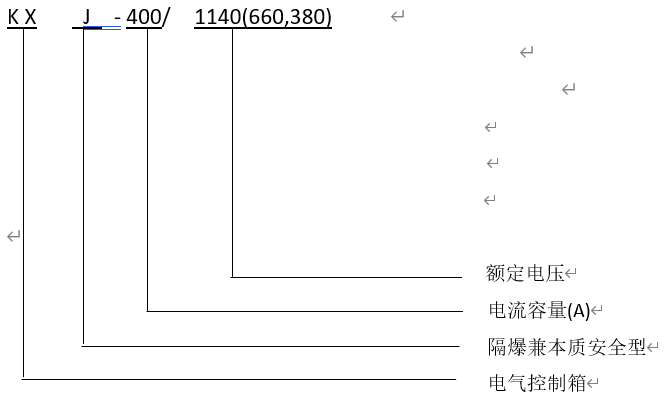

型號含義
■
適用范圍適用于具有爆炸性危險氣體（甲烷）和煤塵的礦井中。在交流50Hz，額定工作電壓1140V/660V/380V條件下，能直接控制額定電流在400A以?xún)?nèi)的鼠籠型三相異步電動機，具有短路、過載、斷相、漏電閉鎖等保護功能，適用于煤礦井下電機的控制。本電控柜主要用于防爆液壓機械閘、輸送機、皮帶機、給料機、破碎機、水泵、風機等設備的控制；有變頻、軟起等驅動方式。
■
產品特點
- 外殼為碳鋼焊接成型，表面高壓靜電噴塑，或噴漆處理。柜門為螺栓壓緊方式或快開門方式。所有外露緊固件均為不銹鋼材質。
- 多功能綜合性電控箱，集成了變頻驅動、PLC和人機界面監控系統，并預留有與遠程中控通訊對接信號(RS485、PROFIBUS-DP、TCP/IP)；使用了本質安全型防爆觸摸屏，便于用戶的在線參數設置和控制；
- 變頻控制采用了先進的無速度傳感器矢量控制；內置PID調節器，可與各類變送器形成閉環控制系統；采用低電感母線技術，大大降低諧波干擾；載波頻率范圍（2～16KHz）及可自動優化轉矩調整功能，可實現靜音運行；變頻器可以采用就地起動、停止控制方式，也可以利用PLC或外部其他設備進行遠程控制；通過通訊（RS485、Modbus、Profibus）,可同時控制32臺變頻器；兩象限變頻為可控整流，四象限為IGBT整流。
- PLC電控系統實現了多臺電機起?？刂?，可實現主、從機的一鍵切換功能；運行參數的監控、保護、連鎖等。
- 防爆殼體根據現場實際情況可采用螺栓固定式或快開形式為現場維護提供方便；
- 變頻器的散熱采用熱管加風機的散熱方式。
■
使用環境條件 ● 工作環境溫度：-10℃（無霜）～+40℃；
● 貯存環境溫度：-20℃（無霜）～+50℃；
● 周?chē)諝庀鄬?duì)濕度不大于95%，不允許結露；
● 垂直面安裝傾斜度不大于15°；
● 無滴水和淋水的地方；
● 無振動與沖擊的地方；
● 可用在瓦斯突出的礦井中；
■防爆型式
本產品為礦用隔爆兼本安型，標志為“Exd[ib]I Mb”。
■適用范圍
7.5～400kW / 380V,660V,1140V。
■
外形示意圖
| 外形尺寸對應表 |
| 寬 |
高 |
厚 |
| 400 |
600(350+250) |
300 |
| 600 |
800(550+250) |
300 |
| 650 |
800(600+200) |
400 |
| 850 |
1400(1200+200) |
400 |
| 900 |
1200(1000+200) |
450 |
| 900 |
1300(1100+200) |
450 |

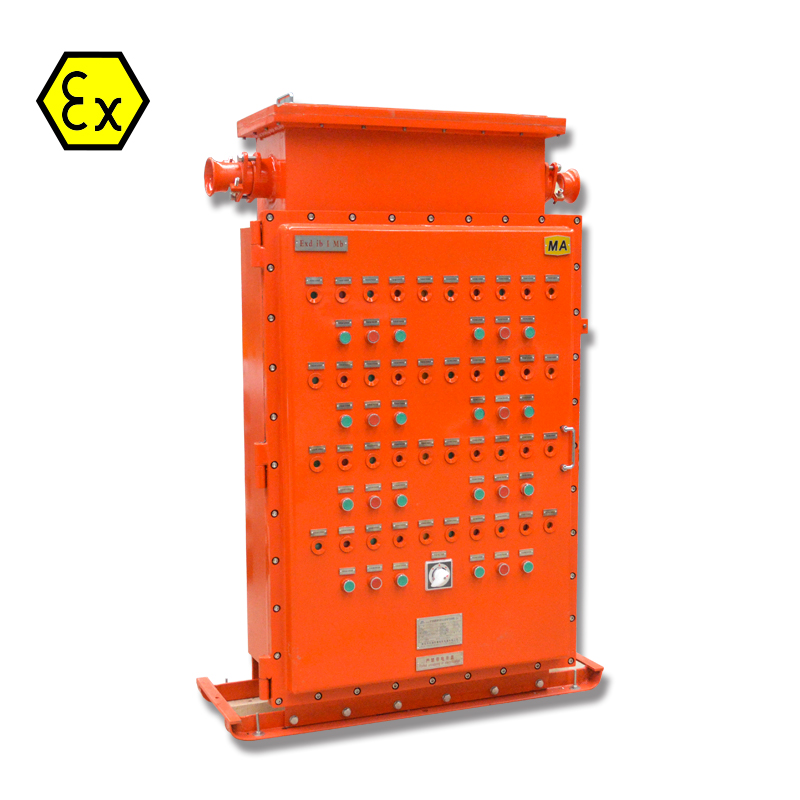

■實物照片
